了解帽型滑环的基本结构

机电系统中的特定机构需要在固定部件和旋转部件之间无阻碍地传输电力和电信号，以确保运行顺畅。实现这一功能的幕后功臣是滑环。在各类滑环中，帽型滑环（又称胶囊式滑环）因其紧凑的设计和多用途性能而独具特色。本文深入探讨帽型滑环结构的基础知识，包括其组成部分、工作原理及应用场景。

什么是帽型滑环？

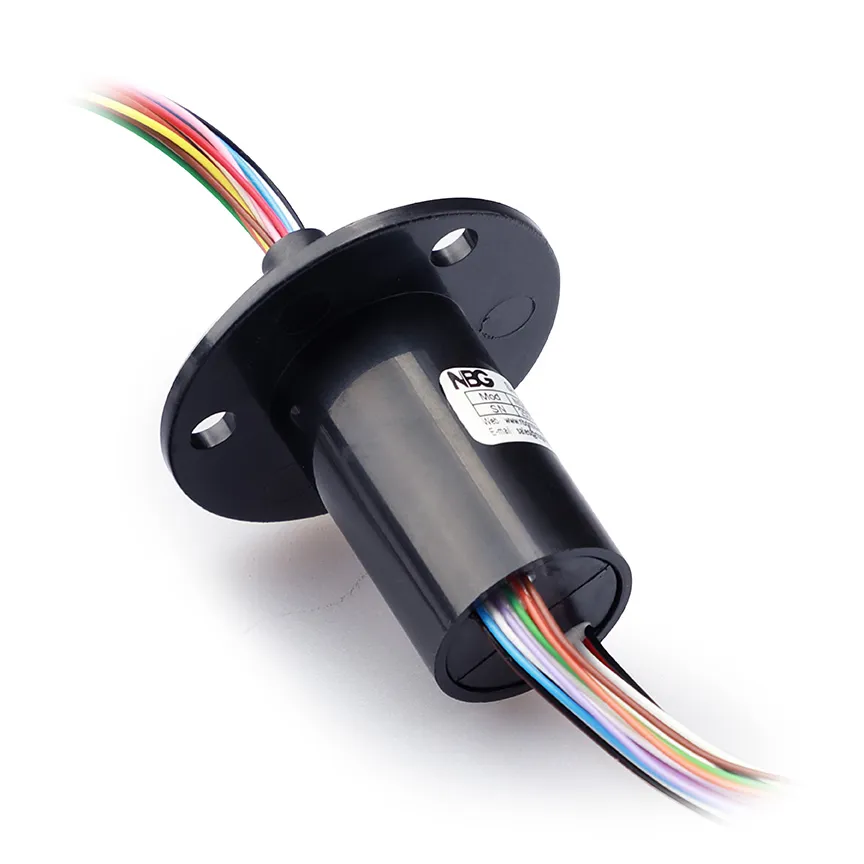

帽型滑环是一种机电装置，能以节省空间的设计在固定结构和旋转结构之间传输电力和电信号。与中心孔为中空且安装在轴上的通孔式滑环不同，帽型滑环采用通孔实心设计，因此更适合空间受限的应用场景。其外径通常在5毫米至55毫米之间，甚至更大。

帽型滑环的特点是采用金对金接触技术。电刷和导电环均由黄金制成，这使得其具有良好的导电性、低接触电阻和极小的电噪声。因此，正如MOOG和NBG（MOOG滑环、NBG滑环）等制造商所指出的，帽型滑环特别适合传输高频信号以及要求高精度和高可靠性的微弱控制信号。

帽型滑环的工作原理是什么？

帽型滑环基于固定装置与旋转装置之间持续电接触的原理工作。当安装有滑环的旋转部件转动时，电刷在导电环上滑动，确保电接触的连续性。这使得电力和信号能够在360度或更大的旋转角度下持续传输。

金对金接触技术使得接触电阻低，使用寿命长。黄金不易腐蚀，因此接触表面可长期使用，几乎无需维护。这在医疗设备或工业自动化系统等对可靠性有高要求的应用中尤为重要。导电环之间的绝缘设计可消除串扰，使信号在各电路中独立传输，保证信号完整性。

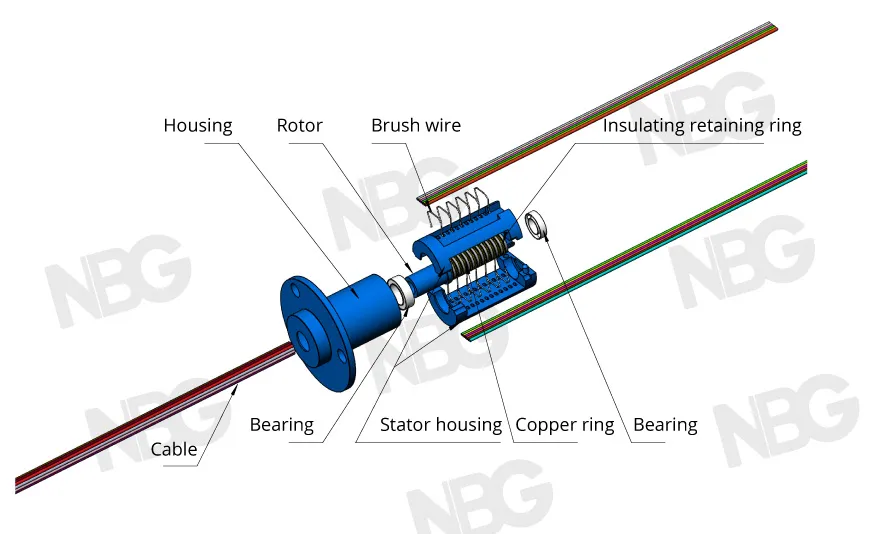

帽型滑环结构的核心部件

外壳与封装

外壳是帽型滑环结构的基础。外壳通常由高档铝材、不锈钢或特种塑料制成，具有多项重要功能：

● 环境保护：密封的外壳可防止灰尘、湿气、化学物质及其他污染物接触内部部件

● 机械支撑：实心外壳设计将所有部件隔离，确保各部件对齐

● 安装接口：常规的安装特性使其易于集成到不同系统中

转子组件

转子组件是帽型滑环的旋转部分，由多个重要部件组成：

● 轴：中心轴通常由不锈钢或工程塑料制成，与旋转设备机械连接。轴需经过精密加工，以实现平稳运行并减少跳动。

● 导电环：转子上装有一组金属环，每个环代表一个电路。它们通常由金、银等贵金属制成，或由经过特殊镀层处理的铜等高导电金属制成。

● 绝缘系统：导电环之间采用高档绝缘材料，以消除电串扰并保持电路完整性。现代帽型滑环常采用高级陶瓷或特种聚合物，因其具有优异的绝缘性能。

定子组件

固定的定子组件容纳电刷系统并提供电连接点：

● 电刷：帽型滑环的电刷通常由银合金、镀金银合金或金合金制成。这些材料具有耐腐蚀、低电阻、耐磨且使用寿命长的特点。

● 导线管理系统：内部导线布线系统对大量电连接进行定位和保护，以避免干扰并确保连接可靠供电。

轴承系统

平稳旋转和长寿命依赖于轴承系统：

● 高品质精密轴承：旋转组件由高品质轴承或专用轴承系统控制。许多帽型滑环采用密封轴承以防止污染。

● 空气轴承：对于某些特殊类型的帽型滑环，如用于航空发动机测试系统的滑环，会采用空气轴承等专用轴承，使滑环能在20,000转/分钟至250,000转/分钟的高速下运行

先进结构特征

信号完整性组件

现代帽型滑环通常集成了专门的特征以保持信号质量：

● 屏蔽系统：内部电磁屏蔽可防止电路间的信号干扰

● 阻抗匹配：受控阻抗设计确保高频应用中信号的最佳传输

模块化设计元素

许多现代帽型滑环采用模块化结构：

● 可互换组件：标准化接口便于更换磨损部件

● 可扩展环数：模块化设计可容纳不同数量的电路

● 可定制接口：灵活的连接选项支持多样化的应用需求

帽型滑环的优势

帽型滑环具有多项优势，使其成为众多应用中的首选：

● 体积紧凑：其占地面积小，超小型型号的直径低至5.5毫米，可集成到空间受限的设计中。

● 可靠性高：金对金接触技术确保低电阻、低噪声和长使用寿命，减少维护需求。

● 通用性强：帽型滑环可处理多种信号，包括以太网、USB、RS、LVDS、CAN总线、火线、SDI和HDMI等，适用于多样化的应用场景。

● 耐用性好：设计可承受恶劣环境，包括高温、振动以及灰尘和湿气侵蚀，是户外和工业场景的理想选择。

应用与行业用途

帽型滑环在众多行业中得到广泛应用：

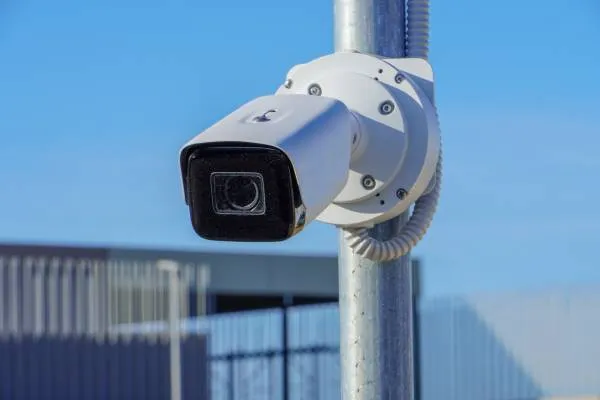

● 监控摄像头：支持摄像头360度旋转，传输视频数据和电力

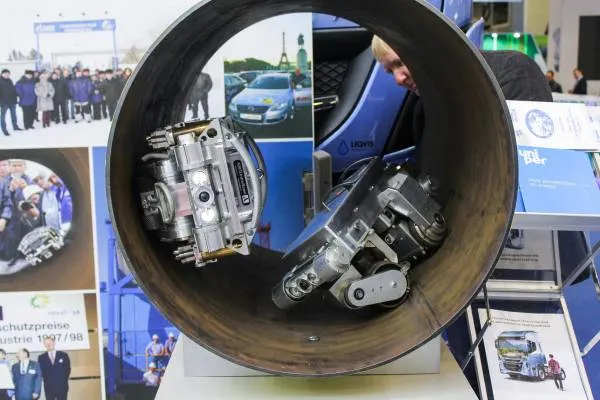

● 管道机器人：支持摄像头旋转、视频数据传输和电力供应

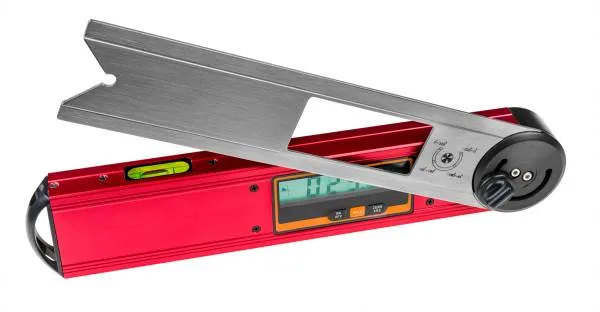

● 测角仪：支持激光头360度旋转，传输信号和电能

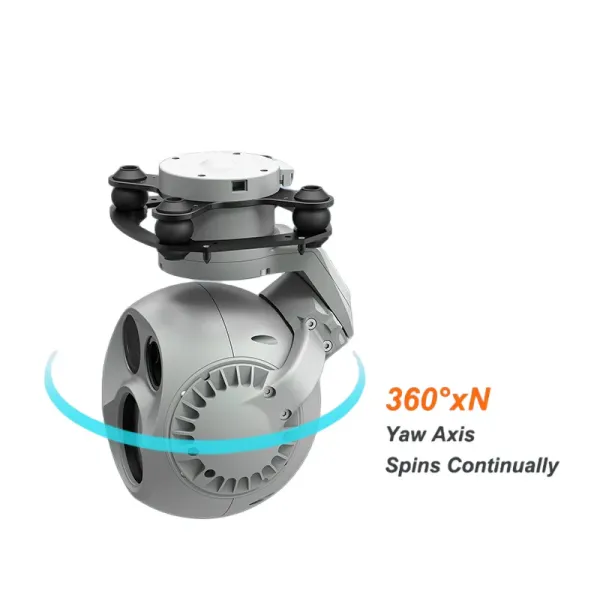

● 光电吊舱：支持360度旋转、数据传输、控制信号和电力供应

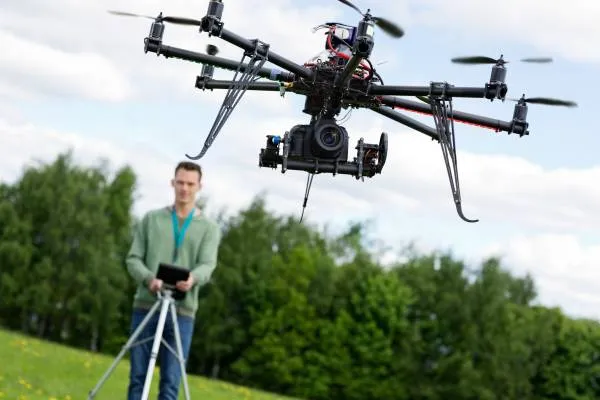

● 无人机：用于无人机云台，支持无人机摄像头360度旋转，传输高清视频数据和电力

结论

帽型滑环是现代机电系统中的关键组件，能够在固定部件和旋转部件之间无缝传输电力和信号。其紧凑的设计、先进的金对金接触技术和坚固的结构使其适用于从机器人到航空航天等多种应用。通过了解电刷、导电环、绝缘材料和外壳的基本结构，工程师和设计师可以更好地认识帽型滑环在推动创新技术发展中的作用。随着各行业对更小、更可靠解决方案的需求不断增加，帽型滑环将继续在机电工程领域占据重要地位。
