帽型滑环在现代机械中的7大常见应用

从提升包装生产线速度到助力复杂机器人技术与医学成像，滑环已悄然成为现代机械领域不可或缺的组件。

本文将带您深入了解帽型滑环的定义、工作原理，进而探讨其在工业自动化、重型机械及医疗设备等领域的关键应用。

什么是帽型滑环？

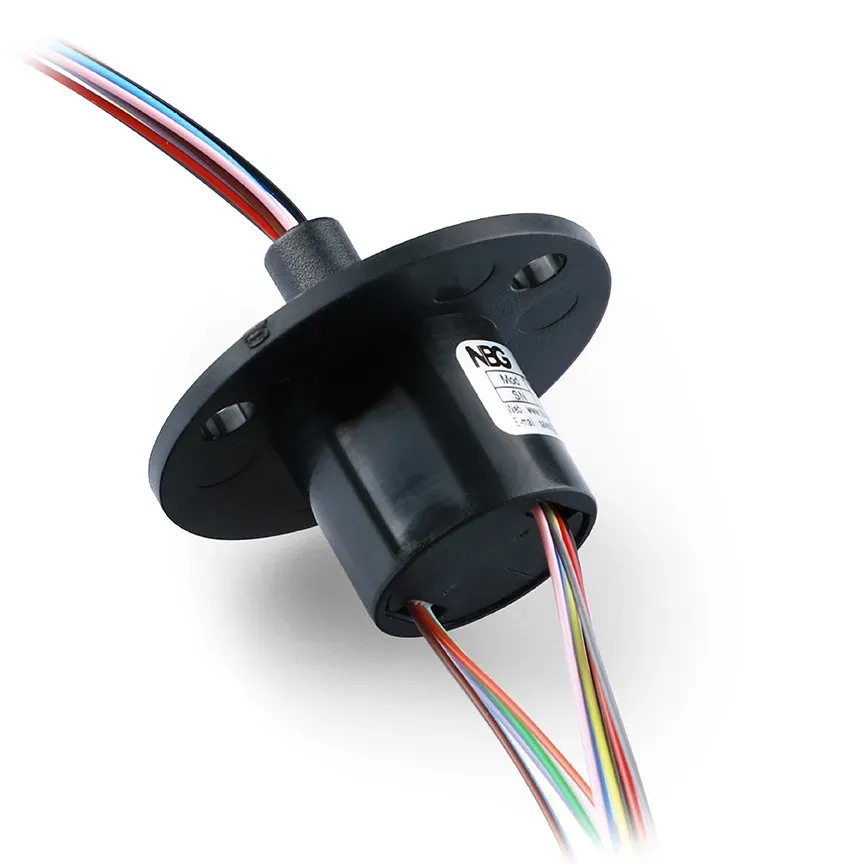

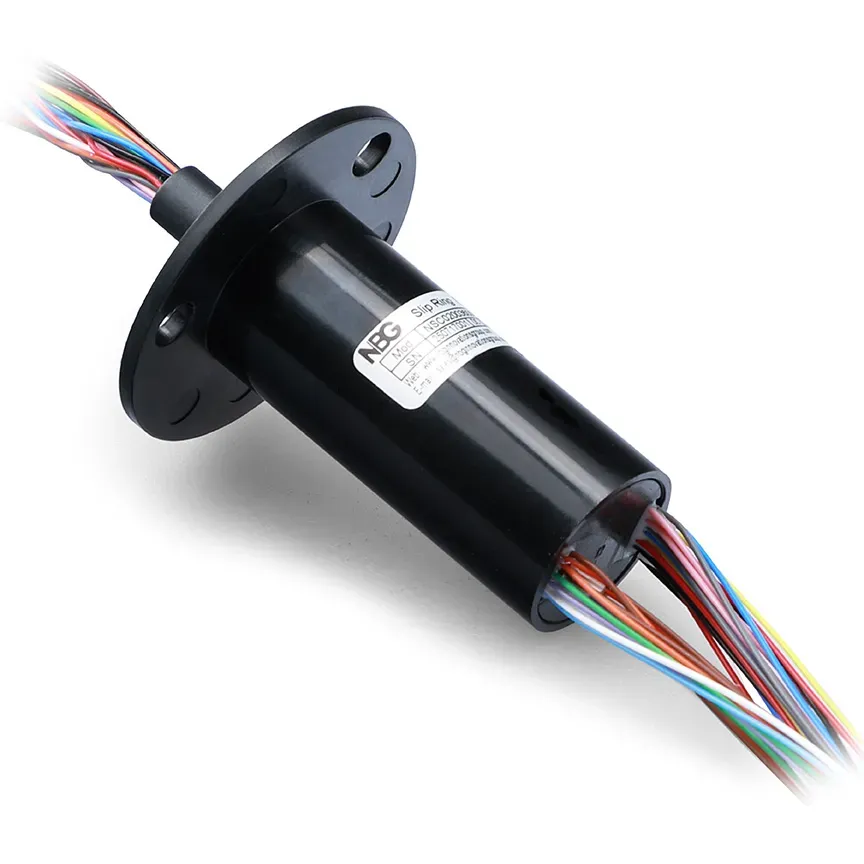

帽型滑环（又称胶囊式滑环）是一种小型圆柱形机电设备，可实现旋转部件与固定部件之间的电力和信号传输。其内部通常在密封的小型胶囊结构中容纳同心金属环和电刷（通常包含多个电路）。

根据额定电流和通道数量的不同，其直径通常在10毫米多至几厘米不等。部分型号包含高频或数据传输能力的环体，并具备IP防护等级，可适应恶劣环境。

帽型滑环在现代机械中的应用

下面让我们看看胶囊式滑环在机械领域的具体应用场景，以及它们如何产生实际影响。

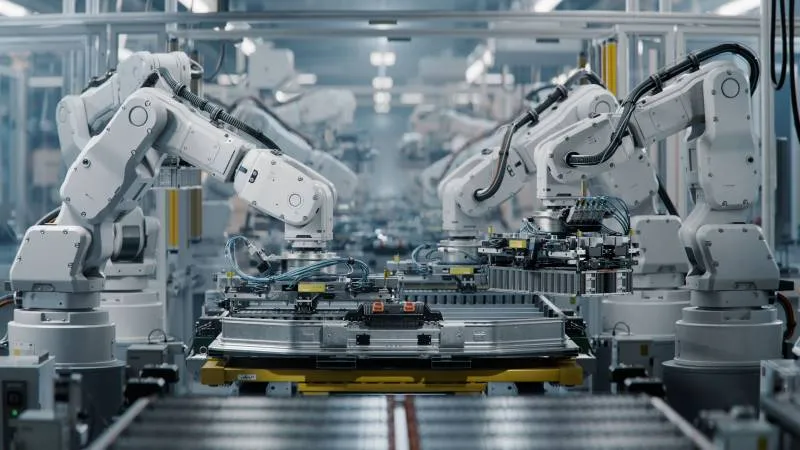

1. 工业自动化

自动化领域的紧凑型滑环可通过旋转部件（如包装生产线、机器人关节或检测头）传输电力、控制信号和数据，避免电缆缠绕。

a. 包装机械a.

帽型滑环安装在旋转贴标机、热封头和缠绕主轴中，为电机和传感器持续供电，确保运动无中断。这意味着生产线速度更快、维护需求减少且停机时间缩短。

b. 灌装机b.

旋转灌装系统（用于瓶子、小瓶、化妆品、化学品等）借助帽型滑环为执行器供电，并读取液位检测器等传感器数据。这使得灌装过程更顺畅、速度更快，减少了误差和机械故障。

c. 机器人与检测系统c.

在需要360°全向旋转的现代机器人关节中，帽型滑环是核心组件，例如工业机器人手臂（SCARA机器人、多关节机器人）、视觉检测机器人或PTZ监控摄像头。它们提供持续电力和高带宽信号，同时实现全面控制，从而实现灵活、不间断的运动。

d. 工业物联网/工业4.0

在智能工厂中，胶囊式滑环通过自动导引车（AGV）、测试台和自动搬运设备的旋转关节同时传输电力和数据（如CANbus、Profinet、Profibus协议数据）。

我们还看到用于机器人的智能小型滑环，其内置诊断功能可监测电刷磨损、性能和连接状态，为分析和预测性维护提供数据支持。这减少了非计划停机时间，与数字化转型需求相契合。

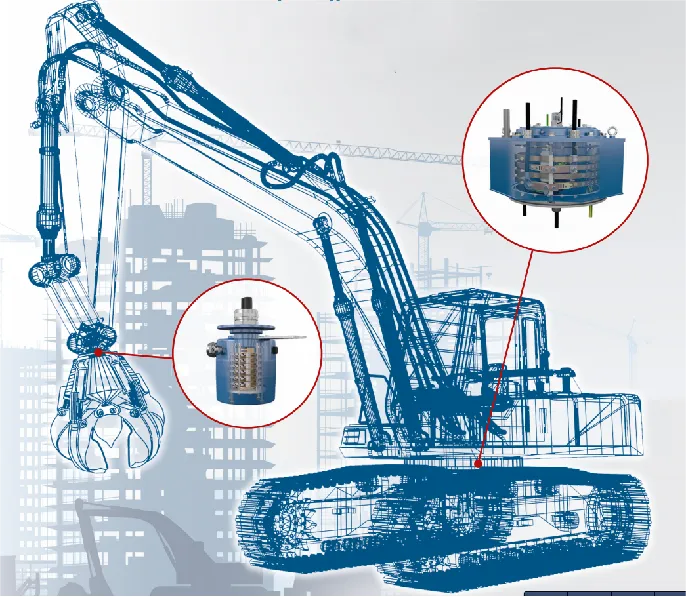

2. 绕线转子电机与重型机械

在绕线转子电机（又称滑环电机）中，帽型滑环可将外部电阻接入转子电路，从而提供高启动转矩并实现电流控制，这对重型设备尤为有利。

启动时，与滑环连接的可调电阻可在提供转矩的同时降低涌入电流。当机器加速时，电阻减小，从而提高效率并延长组件寿命。

a. 重型机械（破碎机、收割机等）

滑环供电的电阻使破碎机、农业收割机和搅拌机能够实现强力启动和更平稳的运行，减少机械应力。因此，这些机器可以缓慢提升重型负载，延长设备使用寿命。

b. 采矿设备

钻机、输送机和地下车辆通常需要在恶劣条件下实现可调转矩。此处使用的滑环必须坚固、密封且能够承载大电流，因此成为粉尘多、高振动环境中可靠电力传输的关键组件。

c. 混合旋转接头

当精密旋转接头需要同时传输电力、数据，甚至流体或气体（通过旋转接头）时，帽型滑环会被整合到紧凑型组件中。这节省了空间，降低了安装复杂度，并提高了起重机或升降机的运行时间。

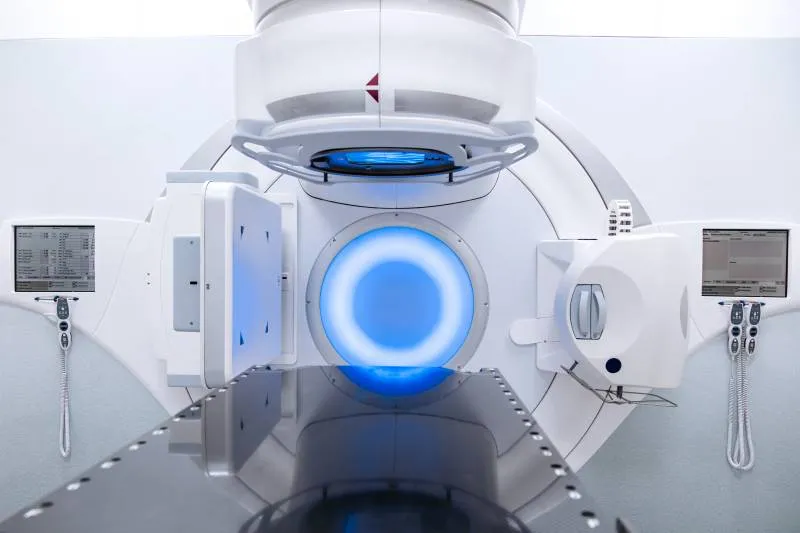

3. 医疗设备

帽型滑环在医疗设备中至关重要，尤其是在对精度、洁净度和噪声控制有要求的场景。凭借专用高合金电刷和低噪声设计，它们能在成像设备和手术机器人中实现持续旋转，且不会污染或干扰扫描过程。

●CT与MRI扫描仪：为旋转电连接器提供电力和数据，确保成像不间断且电气噪声最小。

●手术机器人：在微创系统中，滑环为工具枢轴供电并传输控制反馈，确保运动平稳且保持无菌环境。

●超声与内窥镜设备：实现探头旋转的同时传输电力和传感器信号，减少电缆疲劳并延长设备寿命。

4. 军事与航空航天解决方案

针对军事应用场景，专用的高性能帽型滑环经过高度优化，可适应高转速、高重力、极端温度等环境，并具备容错能力，确保在任务关键条件下实现绝对可靠的运行。

这些设备支持数百个电路（包括以太网、1553B总线、射频、视频，甚至光纤/流体传输），可达到军用标准（MIL-STD）级别。

●雷达与天线系统：采用胶囊式滑环实现360°持续旋转，确保监视雷达中的电力和数据链路不间断。

●遥控武器站/坦克炮塔：为旋转武器系统传输电力、视频和瞄准数据，是实时瞄准和炮塔稳定的关键。

●无人机云台相机与光电/红外传感器：为重量敏感的无人机提供图像载荷旋转支持，并避免电缆缠绕。

●卫星与火箭设备：太阳能电池板阵列或对接系统使用滑环为旋转部件供电或传输数据，通常采用射频/光纤混合组件。

5. 游乐园游乐设施

游乐园游乐设施中的滑环通过精密旋转关节平台或 ride 臂传输电力、照明、音频和传感器数据，从而优化安全性和体验。例如，滑环应用于：

●摩天轮和旋转木马：为灯光、电机和安全传感器通过自由旋转关节供电。

●旋转过山车/旋转座舱：在运动过程中保持音频、照明、通信和应急系统正常运行。

●全景观景平台：实现360°甲板旋转而不会导致电缆缠绕。

6. 自动化焊接与电缆卷轴机

在焊接和电缆卷轴系统中，帽型滑环默默地发挥着重要作用——在卷轴旋转时传输电力和控制信号。这延长了电缆寿命，保证了焊接过程不间断，并在自动化装配线中实现精确控制。

●机器人焊接头：安装在旋转夹具上，依靠滑环获得稳定电力和触发脉冲。

●电缆卷轴：利用滑环在放线过程中为卷轴补充电力/控制信号，避免电缆扭曲。

帽型滑环的其他应用及新兴趋势

帽型滑环的主要优势

●紧凑轻便→ 适合狭小安装空间，节省空间并减轻系统重量。

●高电路密度→ 在小型封装中支持多条电力、信号和数据通道。

●低扭矩运行→ 机械阻力小，延长组件寿命。

●高传输质量→ 金或银纤维电刷确保低电气噪声，稳定传输高频数据。

●接触磨损最小化→ 减少摩擦和碎屑，延长使用寿命，在高循环或高速系统中尤为重要。

结语

无论是为大型主题公园游乐设施提供动力，还是为焊接头和采矿滚筒实现自动化，微型滑环的应用场景都极为广泛。它们能提供紧凑、可靠的多通道旋转接口，在恶劣、旋转和复杂环境压力下表现出色。

其高电路密度、坚固密封、低磨损电刷和混合信号性能使其在重工业和自动化领域不可或缺。
