选择帽型滑环需考虑的5个设计因素

滑环设计对运行性能、可靠性乃至安全性至关重要。无论你是在打造高速摄像转台、紧凑型机器人还是自动化生产线，选择合适的设计时，都必须考虑多个相互关联的因素，以确保其适配性。

为了帮助你做出选择，我们将介绍在为任何重要应用选择帽型滑环时，必须评估的6个关键设计参数。

什么是帽型滑环？

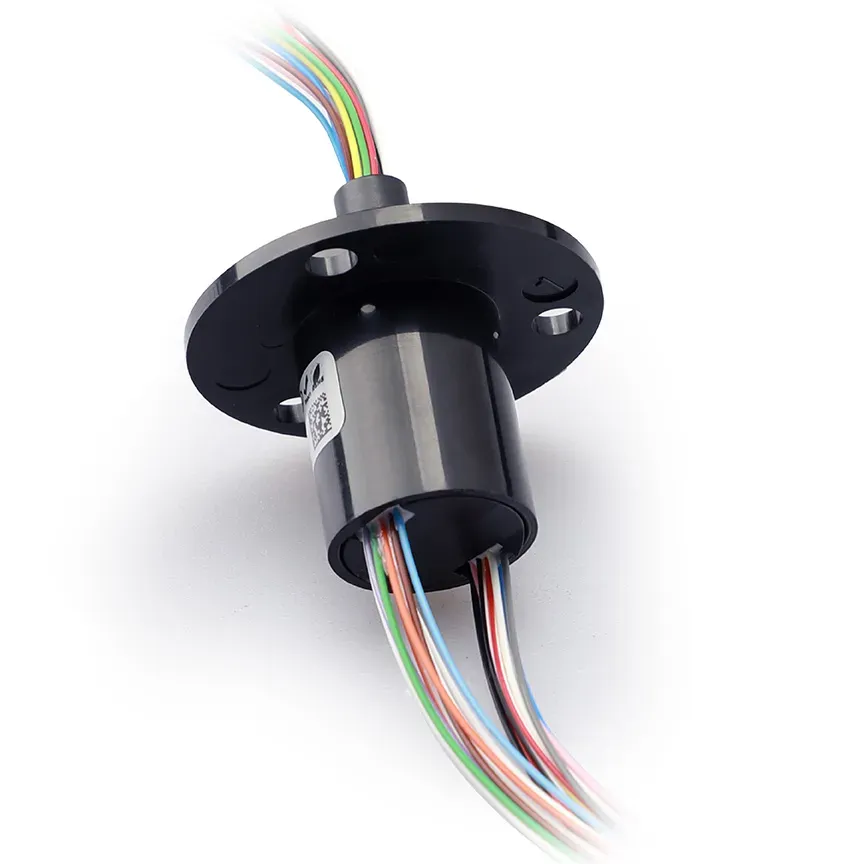

帽型滑环（也称为胶囊式滑环）是一种旋转电连接器，可在固定部件和旋转部件之间传输电力和/或信号。它们是小型、紧凑的圆柱体结构，包含转子和定子，适合安装在狭小空间中。

滑环的一些应用场景包括：

● 机器人技术

● 闭路电视云台

● 自动化检测设备

● 医疗诊断设备

选择帽型滑环必知的5个设计因素

接下来，我们将详细拆解为系统选择滑环时需考虑的6个核心设计因素，以及每个因素背后的影响。

1. 电压和电流额定值

这些额定值决定了滑环的电气性能和运行边界。如果额定值不足，胶囊式滑环可能会过热、发生介电击穿，甚至出现灾难性故障。反之，额定值过高则会增加不必要的成本和复杂性。

要确定最佳范围，需同时考虑系统的持续电流和电流容量。

● 峰值电流 通常允许在短时间内存在（例如电机启动时）。

● 持续电流 是滑环可无限期承载且不会超过安全温度水平的电流。

系统通常围绕持续额定值进行安全设计。但你还必须确保电气规格不仅匹配正常工作条件，还能应对电涌或峰值电流等瞬态事件。

1. 安全裕量：选择电压和电流额定值高于系统正常工作范围的滑环，通常需有20-30%的安全裕量。例如，一个24V直流、3A工作的系统，理想情况下应采用每电路36V、5A的滑环。

2. 浪涌保护的使用： 如果工作于焊接机、电梯等大功率应用场景，还需在滑环的输入和输出端子处安装浪涌抑制器，以防止过电压损坏。

3. 散热性能： 接触材料是散热的最重要因素。应选择采用金合金、银石墨或类似材料，并具备合理内部结构以提升散热效率的滑环。

2. 信号类型与传输质量

在大多数系统中，尤其是现代自动化和数字系统，信号纯度比电源供应更为关键。无论是模拟信号还是数字信号，帽型滑环都必须保持信号完整性，以避免控制失效、数据丢失或性能下降。

如果系统为混合信号系统，则应在通道之间实现物理和电气隔离。此外，所有类型的滑环都应内置强效屏蔽结构，以防止外部电磁干扰（EMI），在存在电机、无线发射器或开关电源的环境中尤其重要。

3. 机械耐久性

一个滑环可能具备出色的电气特性，但如果在负载、振动或持续运行条件下发生机械失效，它就会成为系统的隐患。此处的失效可能导致系统停机、高昂的更换成本，甚至设备发生灾难性故障。

机械耐久性通过两个因素来衡量：

● 运行速度（RPM要求）： 指滑环在正常使用情况下可承受的最大每分钟转数（RPM）。

● 旋转寿命预期： 指滑环在开始磨损或性能下降前可完成的总旋转次数。以下是大致的参考标准：

机械设计还必须考虑外部压力因素，例如：

● 温度范围：标准型号支持–20°C至+60°C。如需更高耐受度（–40°C至+100°C），应选择工业级或军用级型号。

● 摩擦与磨损率： 电刷-滑环界面会随时间退化。然而，贵金属材料、低接触压力和润滑处理可改善输出性能并延长使用寿命。一般而言：

○ 石墨或铜制电刷 成本低廉，但磨损快，需要定期维护。

○ 金-金接触系统 摩擦力小、耐腐蚀，非常适合低噪声信号传输。

○ 银碳电刷 是无需维护的最佳选择。

● 化学物质/油类/水暴露：确保外壳和密封件具有抗腐蚀性，能耐受冲洗或强效清洁剂。这在海洋环境、化工厂或食品加工等应用中至关重要。

4. 集成便捷性

即使是高性能滑环，如果无法在物理或电气层面适配你的系统，也毫无用处。它应与你的机械安装方式、线缆布线、电连接器乃至制造流程相兼容。

1. 安装类型： 帽型滑环提供多种安装选项：

● 法兰安装： 易于安装在面板或表面上。常见于控制柜中。

● 通孔式（轴装式）： 旋转执行器或空心轴需要此类安装方式，以便穿过气动/液压管路或旋转编码器。

● 混合/定制安装： 狭小外壳或具有特殊几何形状的机器可能需要这种安装方式。

2. 线缆： 根据外壳空间选择轴向或径向出线方式。确保线缆不会弯曲或承受拉力，否则可能导致线缆疲劳和信号丢失。尽可能安装应力消除套。

5. 维护与使用寿命

系统的维护特性不仅有助于了解运行目标，还会影响总拥有成本（TCO）。在这方面，最大的因素是可维护性：

1. 密封式滑环（IP65/IP67）： 免维护但不可维修；适用于医疗、国防或密封工业环境。一旦磨损，必须整体更换。

2. 可维修式滑环：允许更换电刷或润滑剂。更适合有成本控制需求的内部维护团队。

优质供应商会提供平均无故障时间（MTBF）评级，该评级表明在规定条件下的统计寿命。工业级滑环的MTBF应在10,000–50,000小时之间。结合你的维护周期和系统停机成本来规划预算。

结论

对于要求较高的自动化系统，应选择具有强大信号隔离功能的高电路滑环；对于食品或海洋应用，应选择密封且耐化学腐蚀的结构；对于连续运行系统，应提供低摩擦、长寿命的部件。

最重要的是，务必从信誉良好的供应商处采购，他们应能提供经过验证的规格、寿命测试和文档支持。
