如何定制过孔滑环：全面指南

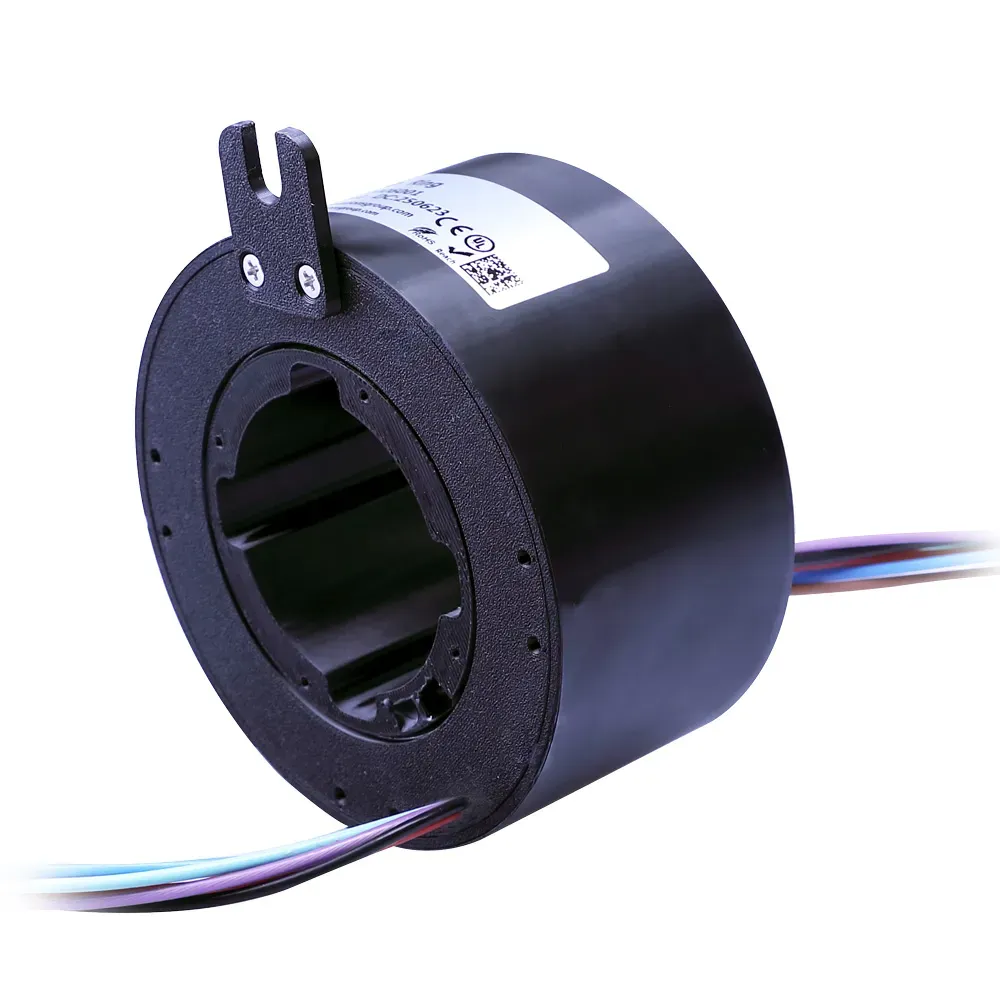

过孔滑环是一种中间带有孔洞的滑环。它们在机器人技术和自动化领域中至关重要，适用于需要360°旋转的部件。本滑环定制指南将介绍滑环的工作原理及设计方法。

了解定制过孔滑环

过孔滑环的工作原理

当环体旋转时，电刷保持固定不动。它们与环体轨道持续接触，确保电力或信号在旋转接头处稳定传输。

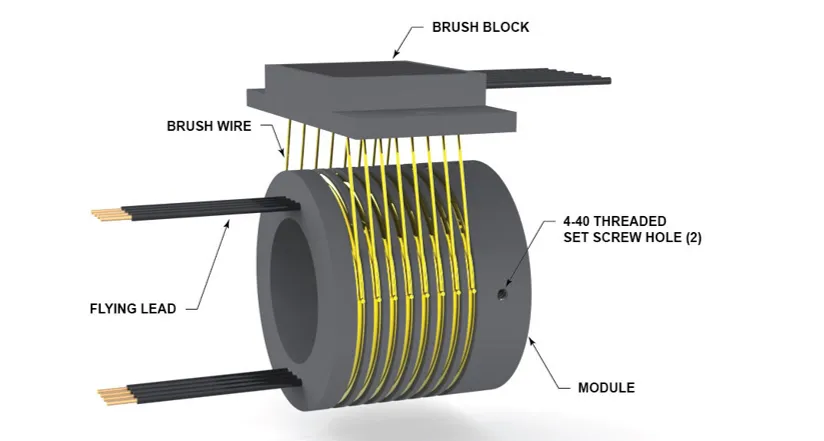

组成部件：

以下部件确保系统保持连接：

● 空心轴：这是中间的孔洞，用于套在其他部件上。

● 环体：在旋转时传输电信号或电力。

● 电刷：这些固定部件与环体保持接触，确保电力和信号的传输。

● 密封件：防止灰尘、水或油进入。

定制空心轴滑环与标准型滑环的区别

标准滑环在简单装置中表现更佳，但许多系统需要更适配的部件，这正是定制空心轴滑环的用武之地。定制滑环具有以下优势：

● 适配性更强

● 电力或信号线选择更多

● 材料强度更高

标准型滑环往往适配性差或易损坏，而定制滑环能更好地完成工作任务。

关键设计参数

设计定制空心轴滑环时，需明确系统性能所需的部件参数。

定制选项

定制孔径尺寸与连接器类型

有些轴尺寸较大，有些则较细。孔径需与具体装置精确匹配，否则可能滑动或破裂。还可选择导线的连接方式，有的采用螺丝夹，有的需要密封端或卡扣式连接器。

光纤与同轴电缆集成

光纤或同轴电缆等高速信号需要特殊处理。定制滑环可在旋转时保持信号稳定，还能保护信号免受噪声干扰或损坏，这在雷达等高速系统中十分常见。

介质通道：液压、气动

部分设备使用空气、油或冷却液，这些介质必须从中心通过且不泄漏。定制滑环可在传输电力或数据的同时输送这些流体。

耐用性材料选择与涂层

滑环的内外材质必须适应工作场景。金和银有助于信号传输；钢材可在恶劣环境中使用；涂层能防止生锈或磨损。可根据滑环的使用地点和方式选择合适的材质与涂层。

行业特定应用案例

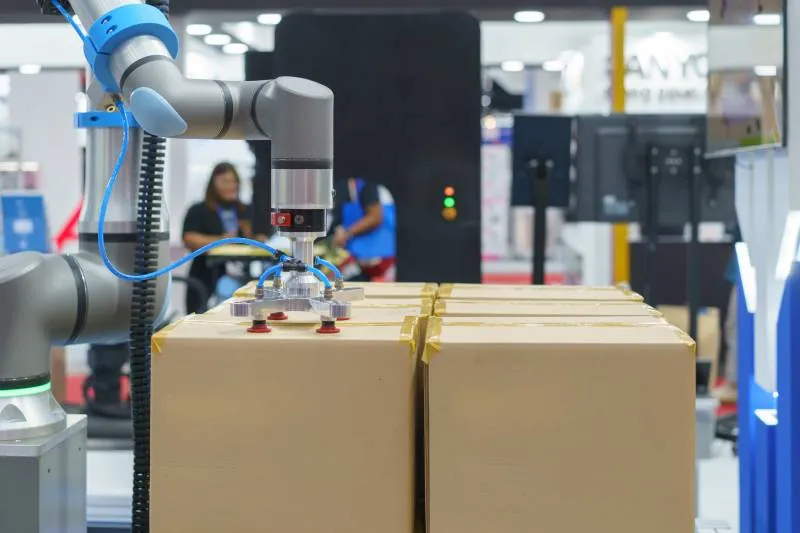

● 机器人技术：过孔滑环可帮助机器人关节实现360°持续旋转，是保障其最佳性能的必要部件。

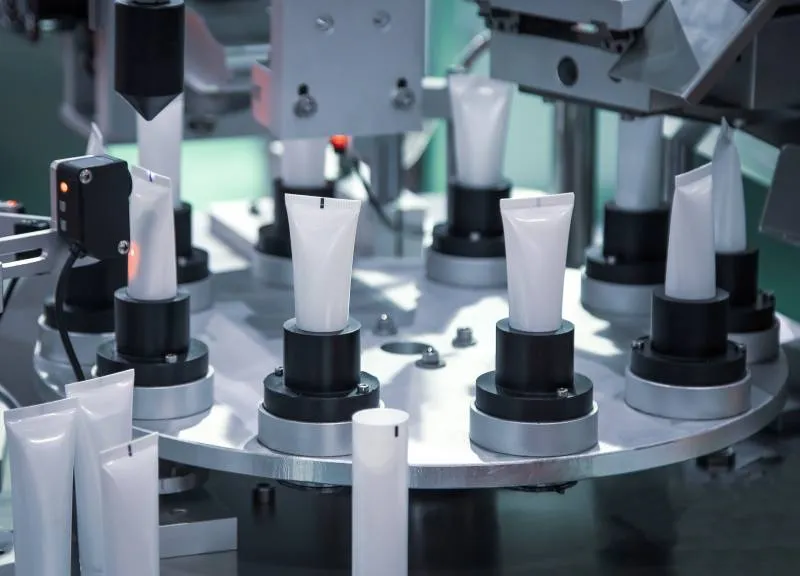

● 自动化：自动化用滑环适用于包装生产线、旋转工作台和CNC主轴等紧凑的控制箱。

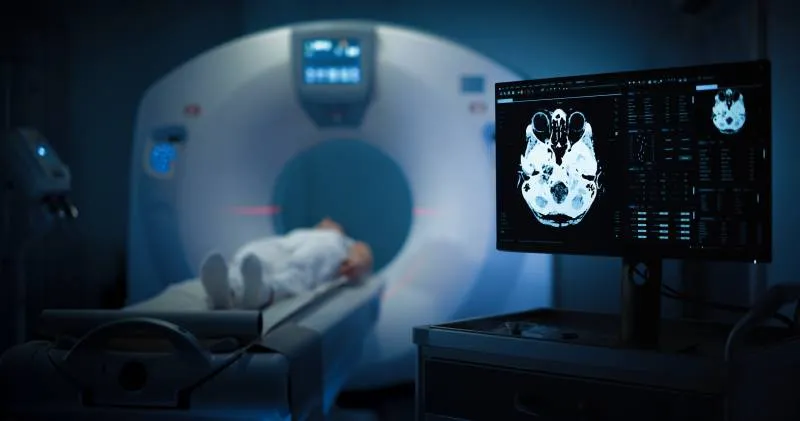

● 医疗与成像：定制滑环有助于在扫描过程中保持信号传输，并确保设备快速旋转而不会磨损。

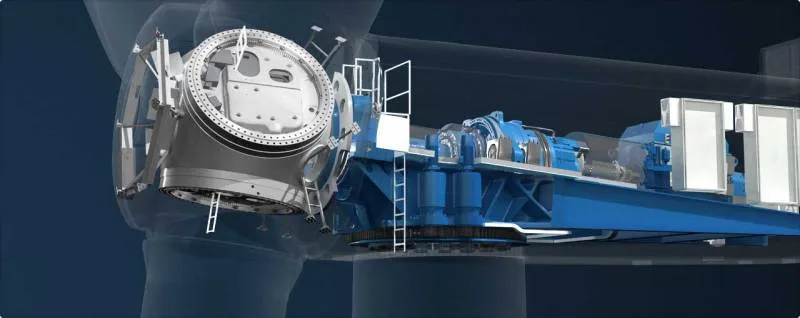

● 可再生能源：风力涡轮机也使用定制滑环来控制叶片桨距。

设计与制造流程

需求收集与分析

需要对所需轴的尺寸、电路数量、电压和速度进行妥善分析，以确定系统的要求。

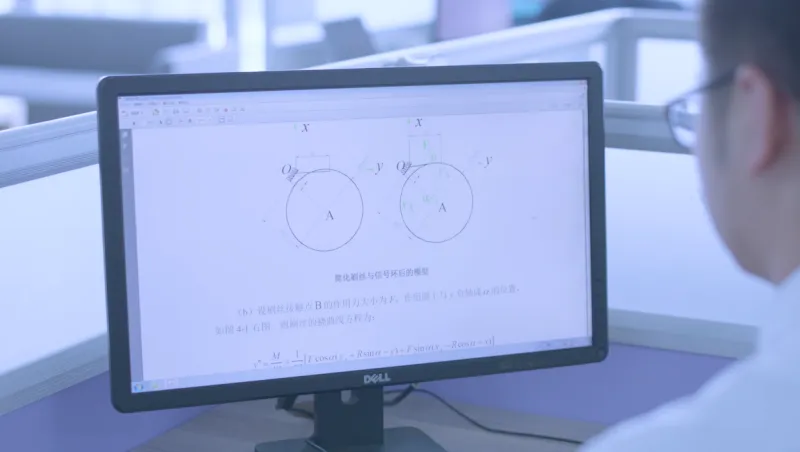

与制造商协作（CAD、评审）

制造商随后会制作3D模型（CAD），以确保其与所选项目相符。在开始制造前，最好与制造商共同评审模型。

原型制作：平衡、信号测试

在此阶段会制作测试用滑环，以确保系统在全速运行时性能最佳。如果出现信号损失或发热情况，会迅速进行调整。

认证与质量保证流程

成品滑环必须通过CE或有害物质限制（RoHS）等测试。务必要求提供这些测试结果。

安装与维护

安装与对准最佳实践

滑环的安装必须谨慎，避免任何形式的应力。如果角度偏差或出现轻微倾斜，都可能导致过早失效。

故障排除：磨损、噪声、信号损失

应及早检查是否有信号损失或部件磨损情况，并及时更换，以防止损坏蔓延到其他部件。

成本考虑因素

标准滑环与定制滑环

与标准滑环不同，定制滑环成本更高。然而，它们更适合您的系统，并能减少频繁磨损和信号损失的可能性。

价格驱动因素：复杂性、材料、数量

使用更多电路、更好的材料或更多通道意味着更高的成本。单个可处理光纤、电力和空气的滑环成本更高，因此批量购买有助于降低单位价格。

预算：评估总拥有成本

廉价滑环往往容易频繁失效，因此不应只考虑初始价格。一个精心制造的定制滑环现在可能成本更高，但日后需要的维修更少，从长远来看更符合预算。

结论

如果设计合理，滑环可使设备运行更顺畅，减少故障。定制过孔滑环能在旋转系统中传输电力或数据，可套在轴上，还能输送空气或流体。选择合适的尺寸、电路类型和材料，将有助于您的装置更好地工作并延长使用寿命。
