革新CT成像：NBG滑环技术如何助力诊断学的未来发展

在瞬息万变的医疗技术领域，滑环系统已成为推动诊断成像创新的关键部件，这在计算机断层扫描（CT）设备中体现得尤为明显——速度、精度和数据传输能力是该设备的核心要求。滑环通过维持旋转机架与固定框架之间的电气连接，使CT系统能够不间断地拍摄高分辨率断层图像，且不会出现电缆缠绕问题。随着对更快、更精准成像需求的不断增长，深入理解滑环技术如何驱动这一发展变得至关重要。

本文将探讨滑环在CT设备中的重要性、其如何提升临床效果与工程性能，以及为何NBG Innovations（NBG创新集团）能以创新技术树立行业标杆。

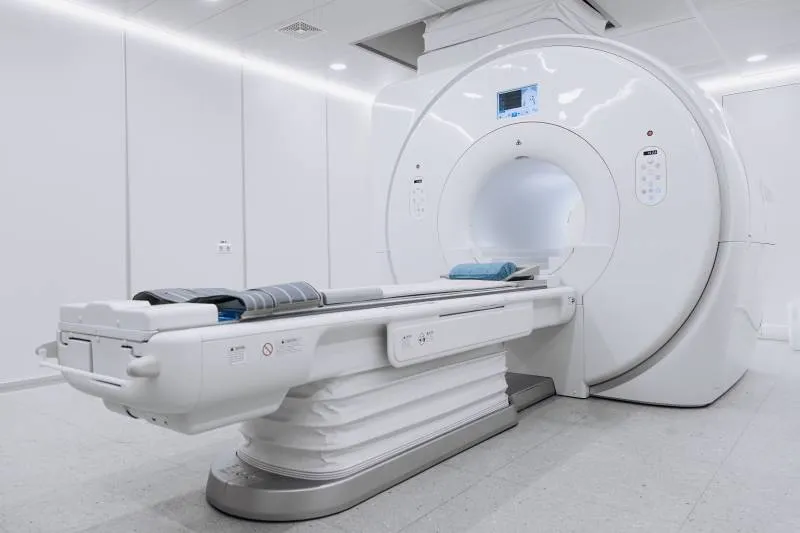

CT成像技术简介

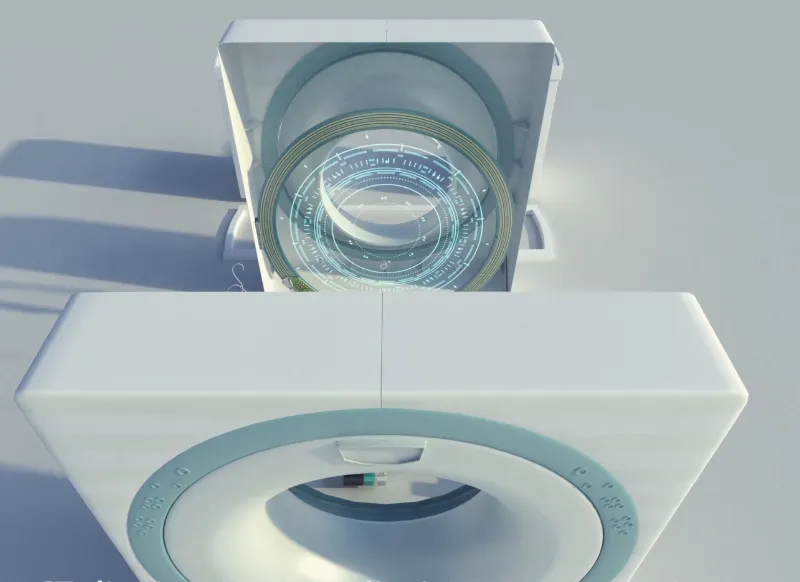

CT设备中的滑环通过在旋转接口处传输电力、控制信号和探测器数据，避免了电缆缠绕，使机架能够持续旋转。这种持续旋转是CT技术发展史上的重大突破：它在20世纪80年代末促成了螺旋扫描技术的诞生，让CT真正成为一种核心诊断成像工具。

滑环CT技术使CT血管造影等动态检查成为可能。机架上的滑环在旋转过程中持续传输电力和数据，从根本上改变了临床成像模式。例如，它支持螺旋CT扫描——患者检查床持续移动的同时，X射线源同步旋转，可快速生成容积数据集，并进一步实现先进的动态扫描和门控扫描。

滑环持续运行的主要优势包括：

1. 螺旋CT扫描：机架持续旋转加速了容积扫描速度，整个扫描周期无需中断，大幅提升了检查效率。

2. 心脏与灌注CT：滑环支持机架无间断旋转，可快速捕捉心脏或组织灌注的多期相图像。例如，冠状动脉CT血管造影（CTA）能在心动周期的任意时刻获取运动伪影可忽略不计的清晰图像。

3. 4D呼吸门控：持续扫描实现了门控肺部成像（又称4D CT），可追踪呼吸运动，助力肿瘤精准定位和放射治疗剂量的精确配送。

4. CT透视与介入CT：机架可自由旋转并持续传输数据，实现介入操作中的实时成像，为术中引导提供支持且无电缆缠绕困扰。

滑环还优化了工作流程并改善了患者体验。机架无需停止旋转重新整理电缆，缩短了检查时间，提高了设备接诊量。患者能以更快速度完成扫描，且因呼吸或心脏运动产生的图像伪影更少。总之，滑环技术使CT设备实现了提速与多功能化的双重突破。

滑环在CT设备中的工作原理

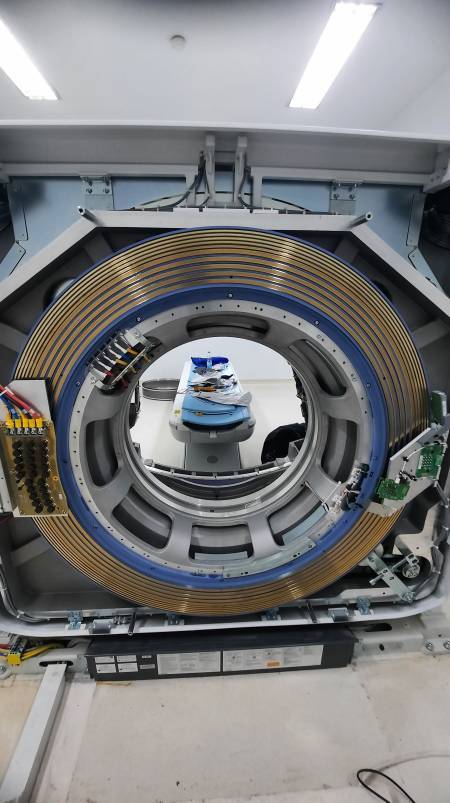

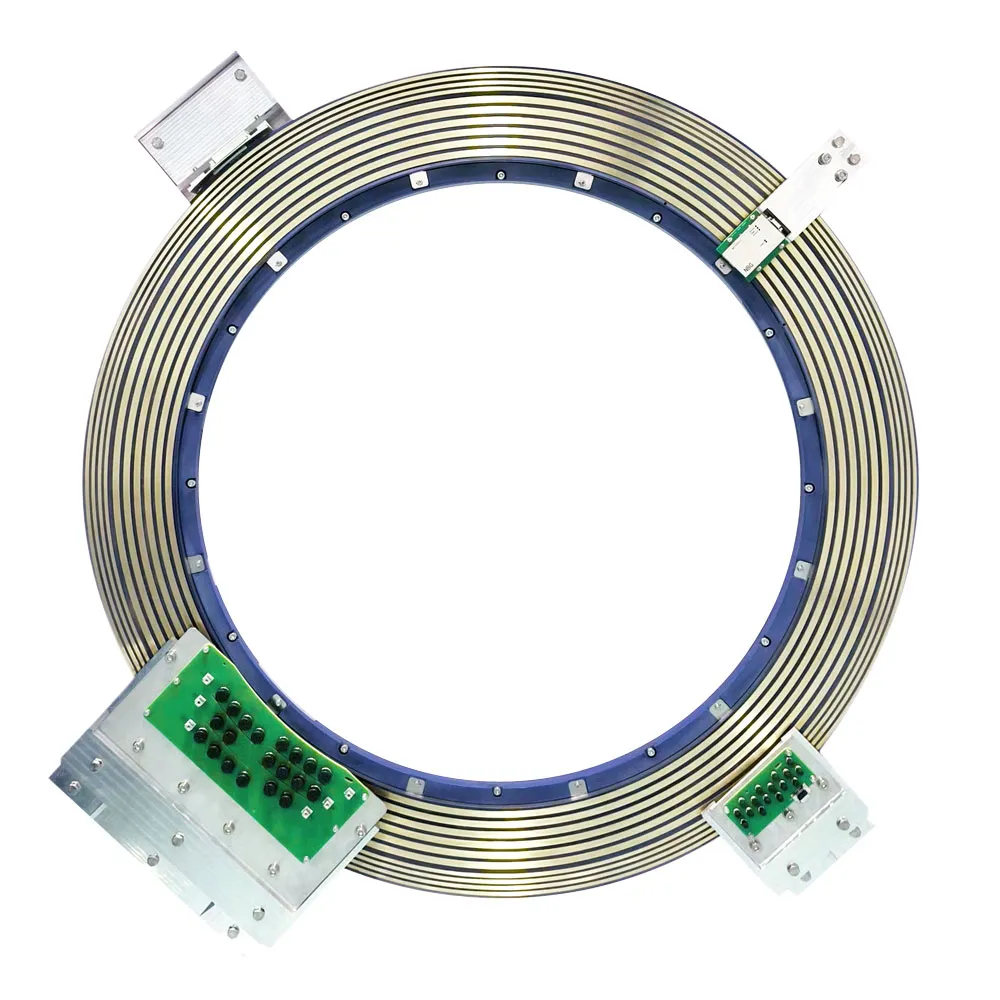

早期CT设备因电缆缠绕问题，每旋转一圈就必须停止并反向转动。滑环技术解决了这一难题：其在旋转框架上设置同心导电环，通过固定电刷维持电气连接。这种滑动连接至今仍用于电力和低速信号传输，但随着探测器数据速率的提升，非接触式解决方案逐渐成为主流。

现代高吞吐量CT滑环采用光学或近场传输（Near-Field Transmission）技术，实现了千兆级速率的非接触式数据传输。

光学滑环将电信号转换为光信号，通过精密对准的旋转透镜和光纤组件传输数据。而近场传输滑环则利用近场天线：数据先经发射器从光信号转换为电信号，由转子上的天线发送，再由固定的接收器接收。

两种系统均最大限度减少了滑动接触产生的机械磨损，从而降低了噪声并减少了维护需求。以下是对这些方式的总结：

· 接触式滑环：通过常规导电环与电刷传输电力和信号。该方式提供了经济可靠的传输解决方案，但摩擦产生的碳粉需要定期清理。

· 光学滑环：利用旋转透镜/光纤组件实现高速数据传输（每通道约1至10 Gbps）。由于光路对内部灰尘污染较为敏感，因此需要定期维护。

   · 近场传输滑环：采用电容耦合技术传输数据，每通道速率可达1至10 Gbps。自2025年起，NBG将开始推广每通道25 G速率的非接触式传输模块，这一突破性产品非常适用于光子计数CT等大数据量CT系统。

高速无线滑环在现代CT中的作用

随着CT技术的发展，机架组件面临的数据传输需求急剧增加——尤其是在超高分辨率探测器和光子计数CT技术出现之后。滑环如今必须支持旋转部件与固定部件之间实时、高带宽的通信，同时不产生噪声或机械磨损。

现代CT滑环通常集成了光学或近场传输链路等非接触式传输技术来实现这一目标。光学滑环将电信号转换为光信号，通过精密对准的旋转透镜和光纤组件传输数据。然而，由于光路对内部灰尘污染敏感、系统结构复杂等因素，近年来光学滑环的市场份额已逐渐萎缩。

在近场传输滑环中，转子上的近场天线将数据传输至固定接收器，提供了一种非接触式高速数据传输方式。这类系统体积小巧、可靠性高，为众多计算机断层扫描（CT）应用提供了稳定的解决方案。

精密轴承、高热稳定性材料以及模块化数据架构也对CT机架的可靠性和使用寿命起到了重要作用。如今的系统不仅要支持旋转，还必须在长时间内维持不间断通信，即便在心脏门控或灌注扫描等高强度检查流程中亦是如此。

NBG的非接触式滑环系统便是此类创新的典范。自2025年起，NBG将开始推广每通道25 G速率的非接触式传输模块，这一突破性产品非常适用于光子计数CT等大数据量CT系统，为下一代CT应用提供了远距离通信支持。

对临床实践的影响与未来展望

先进的滑环设计通过加快扫描速度和新增成像模式，直接为患者护理提供了助力。对医生而言，这意味着能获得质量更优的图像（运动伪影更少），并可在常规诊疗中开展复杂检查（包括心脏评估、灌注研究和CT引导下活检）。放射科的效率也得到提升：持续旋转消除了扫描中途的停顿，提高了接诊量，同时提升了患者舒适度。

未来，探测器数量增加（更高层数）和新型设备（如光子计数CT）的发展趋势将进一步扩大数据需求，滑环技术也需随之演进。NBG的未来规划包括实现更快的数据速率、更小的体积和更高的可靠性，与这些需求高度契合。总之，从20世纪80年代的首次螺旋扫描到如今的数千兆级系统，每一代滑环技术都为CT增添了新的功能。

滑环技术在推动CT成像发展方面始终发挥着关键作用。通过打破传统电缆系统的限制，滑环实现了机架的不间断旋转，并满足了实时、高分辨率成像日益增长的需求。随着CT系统向光子计数、4D成像等技术方向演进，滑环创新仍是实现更快、更精准、更具患者友好性诊断解决方案的核心所在。
