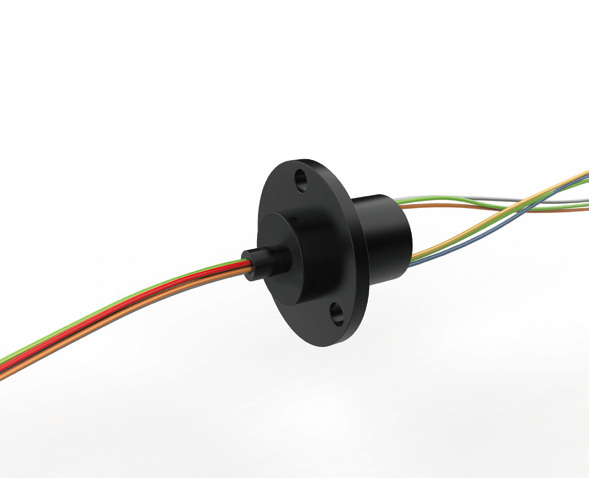

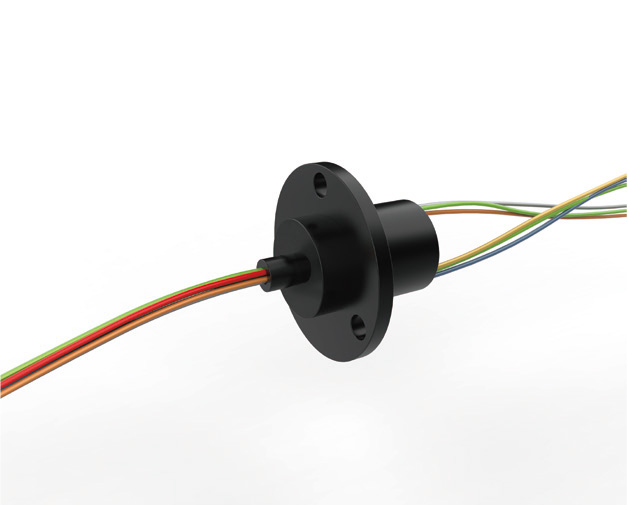

NSC020006001

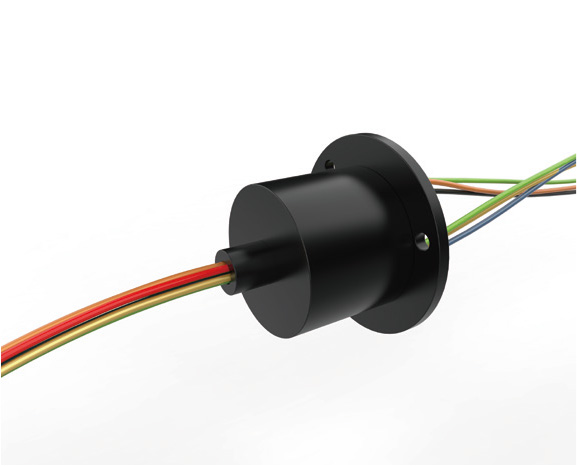

一款一款标准紧凑型胶囊式滑环，采用金-金接触点，运用超厚镀金工艺，确保稳定性和长使用寿命。主要用于民用和商业应用。
标准系列胶囊式滑环，长度为27毫米，外径20-23毫米。

NSC020006001

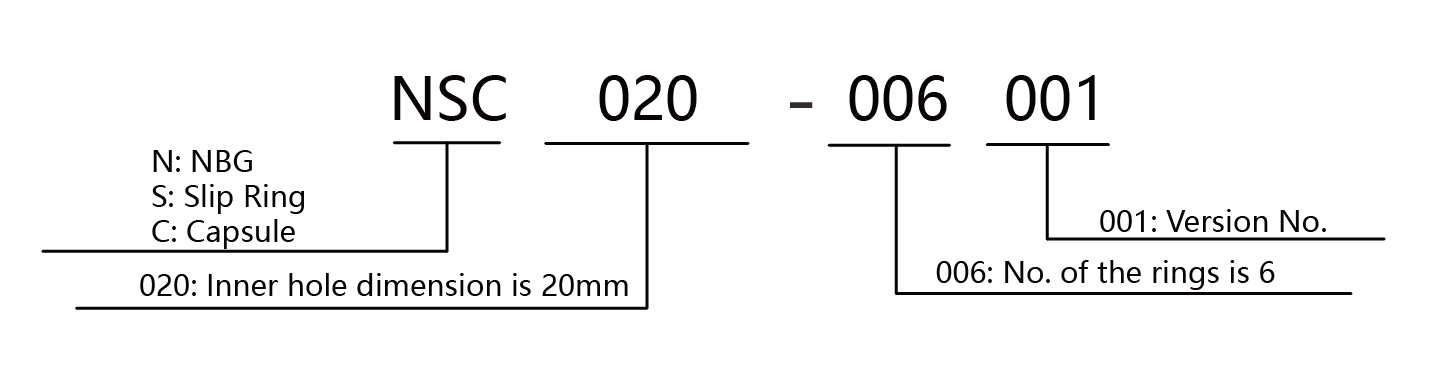

订购型号说明

NSC020006001

标准型号

NSC020006001

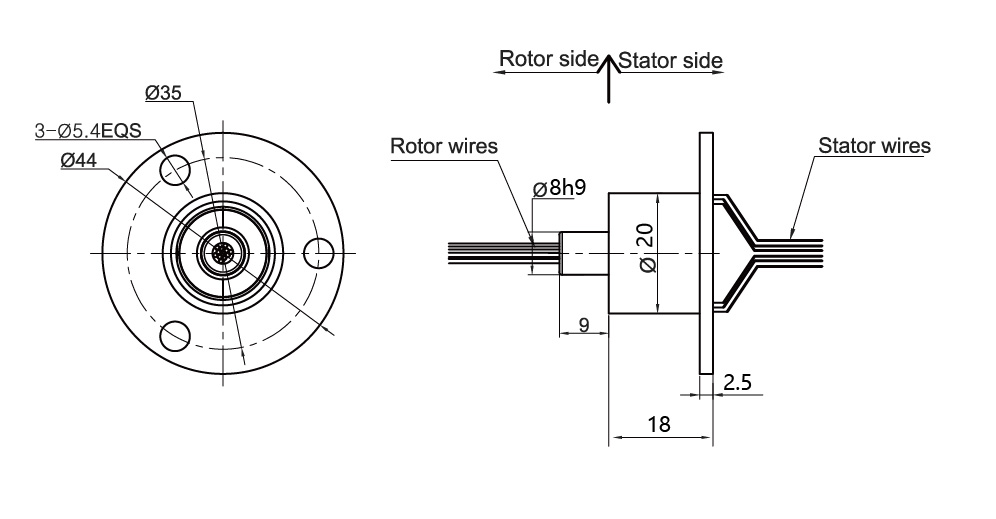

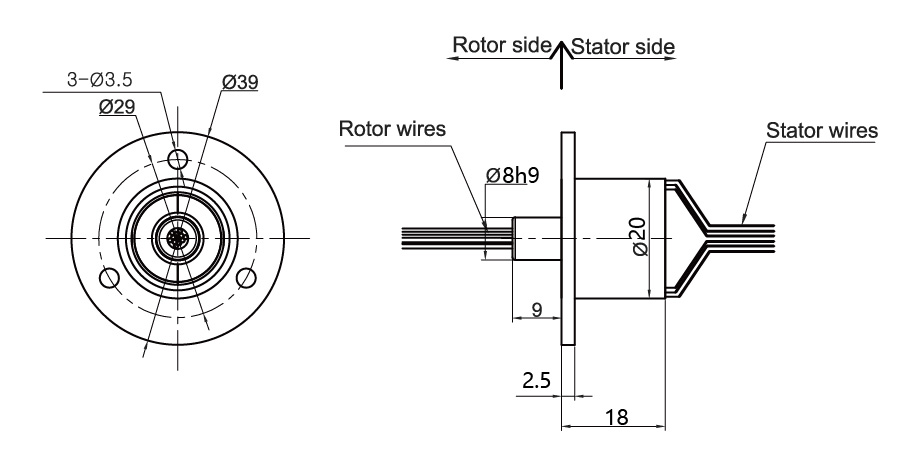

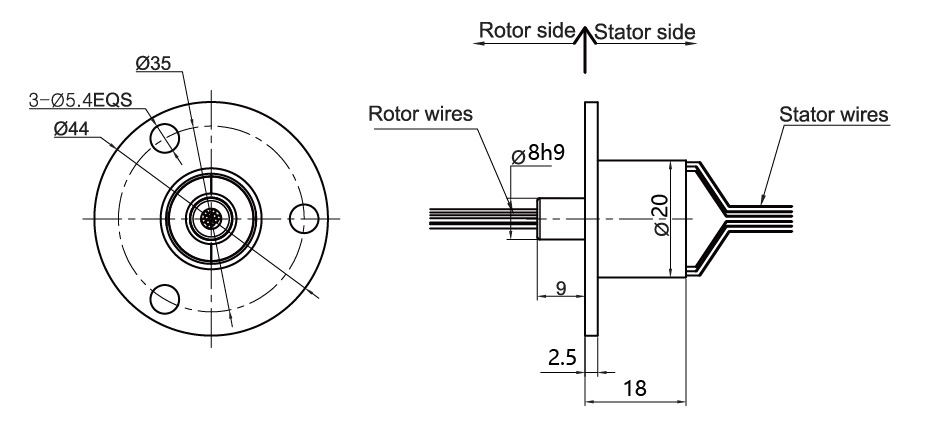

外型尺寸图

NSC020006002
NSC020006003

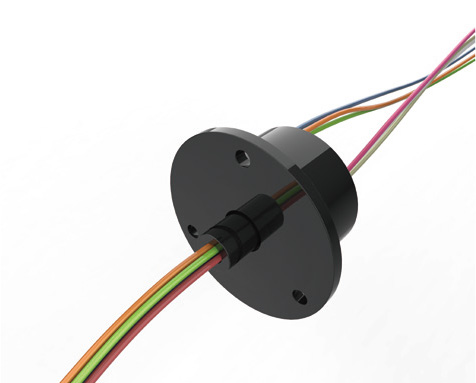

NSC020006004

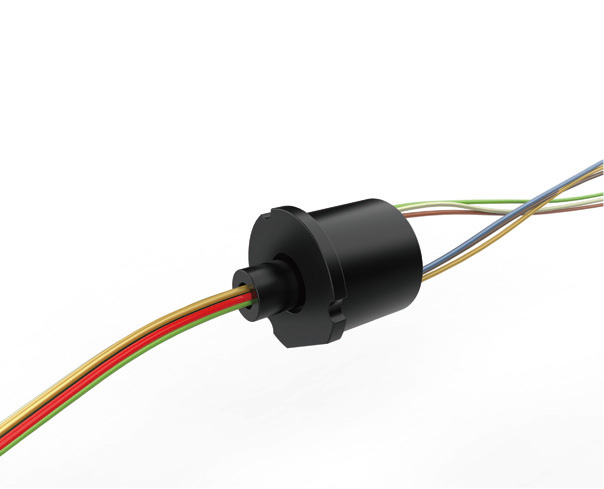

NSC020006006

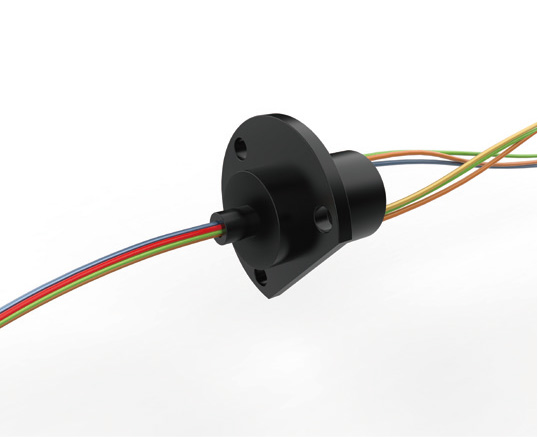

NSC020006007

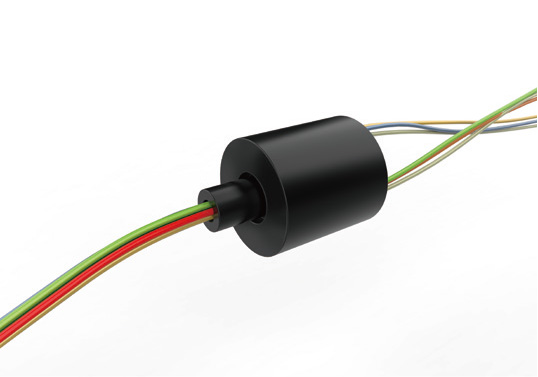

NSC020006008

选型表

型号 滑道数量 (2A)* 滑道数量 (4A)* 滑道数量 (8A)* 滑道数量 (15A)* 总路数
NSC020006001 6 0 0 0 6

N个2A的环并联可作为1路N*2A使用。例如：2个2A的环并联可作为1路4A使用。如有特殊要求，请联系客服。

技术规格

机械技术指标 电气技术指标
参数 数值 参数 数值
电源 信号
设计寿命 500万转 * 额定电压 0~240VAC/VDC 0~240VAC/VDC
额定转速 0~400 RPM 绝缘电阻 ≥1000MΩ/500VDC
工作温度 -40℃~80℃ 导线规格 AWG28#特氟龙（可定制）
工作湿度 0~85% RH 导线长度 标准长度300mm（可调整）
触点材料 金-金 绝缘强度 500VAC@50Hz，60秒
外壳材料 工程塑料 动态电阻变化值 <0.01Ω
扭矩 0.05N.m；每6环增加0.02N.m
防护等级 IP51~IP68

引线颜色代码

环号 1 2 3 4 5 6
颜色 RED WHT BLU BLK YEL GRY

可选功能

  • 可选法兰安装
  • 可选连接器和热缩管
  • 可选导线长度
  • 环境与温度
  • 军用级
  • IP51~IP68

如有特殊要求，请联系客服
