NST070108005

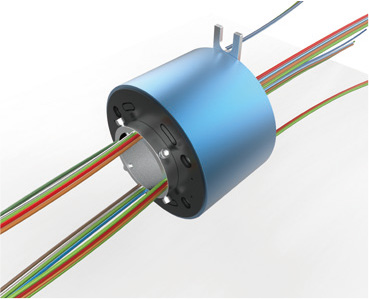

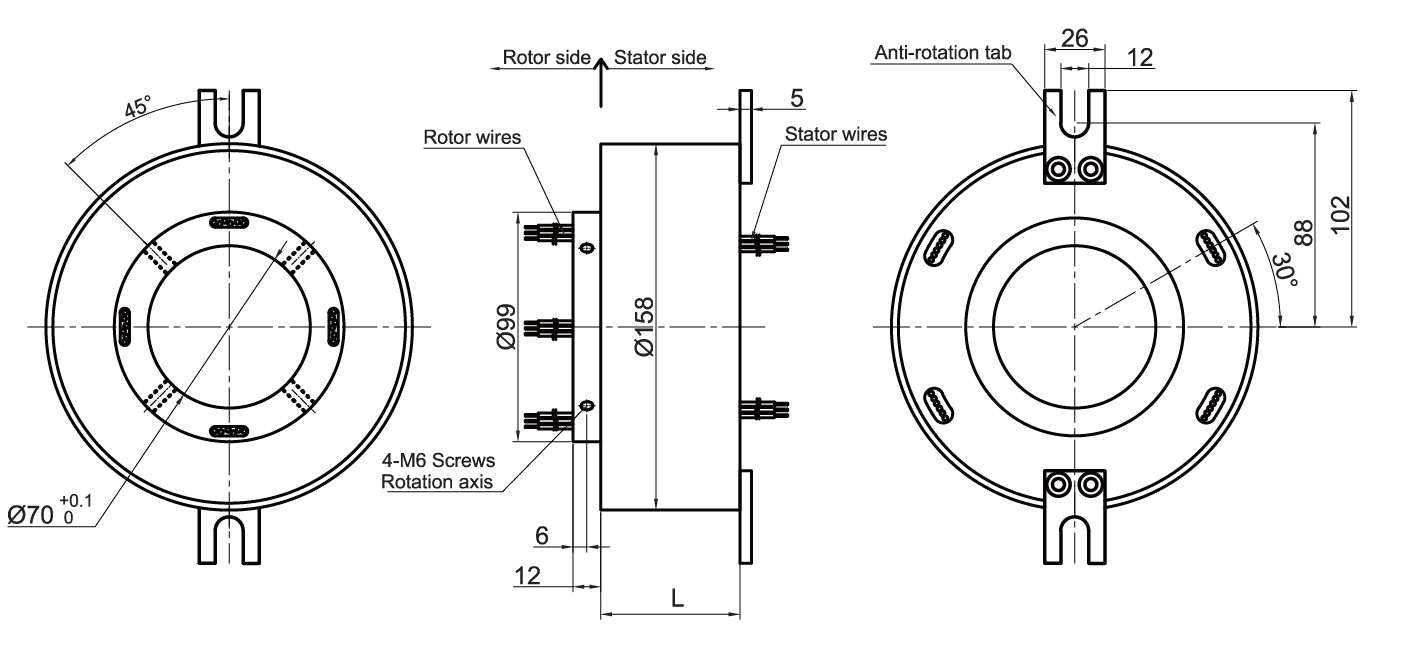

标准系列一体化精密导电滑环，外径158mm，孔径70-71mm。
订购型号说明
选型表
| 型号 | 滑道数量 (10A)* | 滑道数量 (5A)* | 长度(mm) |
|---|---|---|---|
| NST070002001 | 0 | 2 | 45.6 |
| NST070002002 | 2 | 0 | 45.6 |
| NST070003001 | 0 | 3 | 45.6 |
| NST070003002 | 3 | 0 | 45.6 |
| NST070006001 | 0 | 6 | 60 |
| NST070006002 | 2 | 4 | 60 |
| NST070006003 | 4 | 2 | 60 |
| NST070006004 | 6 | 0 | 60 |
| NST070012001 | 0 | 12 | 81.6 |
| NST070012002 | 2 | 10 | 81.6 |
| NST070012003 | 3 | 9 | 81.6 |
| NST070012004 | 6 | 6 | 81.6 |
| NST070012005 | 8 | 4 | 81.6 |
| NST070012006 | 10 | 2 | 81.6 |
| NST070012007 | 12 | 0 | 81.6 |
| NST070018001 | 0 | 18 | 103.2 |
| NST070018002 | 2 | 16 | 103.2 |
| NST070018003 | 4 | 14 | 103.2 |
| NST070018004 | 6 | 12 | 103.2 |
| NST070018005 | 8 | 10 | 103.2 |
| NST070018006 | 10 | 8 | 103.2 |
| NST070018007 | 12 | 6 | 103.2 |
| NST070018008 | 14 | 4 | 103.2 |
| NST070018009 | 16 | 2 | 103.2 |
| NST070024001 | 0 | 24 | 124.8 |
| NST070024002 | 4 | 20 | 124.8 |
| NST070024003 | 6 | 18 | 124.8 |
| NST070024004 | 12 | 12 | 124.8 |
| NST070024005 | 18 | 6 | 124.8 |
| NST070024006 | 24 | 0 | 124.8 |
| NST070030001 | 0 | 30 | 146.4 |
| NST070030002 | 6 | 24 | 146.4 |
| NST070030003 | 12 | 18 | 146.4 |
| NST070030004 | 18 | 12 | 146.4 |
| NST070030005 | 24 | 6 | 146.4 |
| NST070030006 | 30 | 0 | 146.4 |
| NST070036001 | 0 | 36 | 172 |
| NST070036002 | 6 | 30 | 172 |
| NST070036003 | 12 | 24 | 172 |
| NST070036004 | 36 | 0 | 172 |
| NST070042001 | 0 | 42 | 193.6 |
| NST070042002 | 6 | 36 | 193.6 |
| NST070042003 | 12 | 30 | 193.6 |
| NST070048001 | 0 | 48 | 215.2 |
| NST070048002 | 6 | 42 | 215.2 |
| NST070048003 | 9 | 39 | 215.2 |
| NST070048004 | 12 | 36 | 215.2 |
| NST070048005 | 18 | 30 | 215.2 |
| NST070048006 | 24 | 24 | 215.2 |
| NST070060001 | 0 | 60 | 258.4 |
| NST070060002 | 6 | 54 | 258.4 |
| NST070060003 | 9 | 51 | 258.4 |
| NST070060004 | 12 | 48 | 258.4 |
| NST070072001 | 0 | 72 | 305.6 |
| NST070072002 | 6 | 66 | 305.6 |
| NST070072003 | 12 | 60 | 305.6 |
| NST070072004 | 24 | 48 | 305.6 |
| NST070072005 | 36 | 36 | 305.6 |
| NST070084001 | 0 | 84 | 348.8 |
| NST070084002 | 12 | 72 | 348.8 |
| NST070084003 | 24 | 60 | 348.8 |
| NST070084004 | 36 | 48 | 348.8 |
| NST070096001 | 0 | 96 | 392 |
| NST070096002 | 12 | 84 | 392 |
| NST070096003 | 24 | 72 | 392 |
| NST070096004 | 36 | 60 | 392 |
| NST070096005 | 42 | 54 | 392 |
| NST070108001 | 0 | 108 | 439.2 |
| NST070108002 | 12 | 96 | 439.2 |
| NST070108003 | 24 | 84 | 439.2 |
| NST070108004 | 36 | 72 | 439.2 |
| NST070108005 | 48 | 60 | 439.2 |
N个5A环并联可作为1路N*5A使用。例如：2个5A环并联可作为1路10A。机械规格包括5000万转的使用寿命、0~400转/分钟的转速、-40~80°C的工作温度、0~85%相对湿度的工作湿度、银-银接触材料、工程塑料外壳材料、0.1牛·米+0.03牛·米/6环的扭矩以及IP51~IP68的防护等级。电气规格涵盖额定电压（电源为0~690V交直流，信号为0~440V交直流）、两者均为1000MΩ/500VDC的绝缘电阻、引线（电源为可定制的AWG16#铁氟龙线，信号为可定制的AWG22#铁氟龙线）、1000mm的标准引线长度（可调整）、1000VAC@50Hz持续60秒的绝缘强度以及<0.01Ω的动态电阻变化。可定制选项包括线缆出线方式/长度、尺寸、最多200环、航空插头及其他组件、适用于各种信号的混合滑环、温度控制信号组合、特殊环境、混合气动/液压-电气滑环、高温（高达500°C）、高压（高达110KV）、高转速（高达20000转/分钟）、大电流（高达5000A）、军工级、防水、IP68、C5防腐等级和不锈钢外壳。定制将使交货期延长3至15天，成本增加30%至50%。如有特殊需求，请联系客服。
技术规格参数
| 机械技术指标 | 电气技术指标 | |||
|---|---|---|---|---|
| 参数 | 数值 | 参数 | 数值 | |
| 电源 | 信号 | |||
| 设计寿命 | 5000万转* (可定制更长寿命) |
额定电压 | 0~690V交直流 | 0~440V交直流 |
| 额定转速 | 0~400转/分钟 | 绝缘电阻 | 1000MΩ/500VDC | 1000MΩ/500VDC |
| 工作温度 | -40℃~80℃ | 导线规格 | AWG16#铁氟龙线 (可定制) |
AWG22#铁氟龙线 (可定制) |
| 工作湿度 | 0~85%相对湿度 | 导线长度 | 标准长度1000mm(可调整) | |
| 接触材料 | 银-银 | 绝缘强度 | 1000VAC@50Hz，60秒 | |
| 外壳材料 | 工程塑料 | 动态电阻变化 | <0.01Ω | |
| 扭矩 | 0.1牛·米 +0.03牛·米/6环 | |||
| 防护等级 | IP51~IP68 | |||
各环路导线色码表
| 环号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 颜色 | 蓝/透明 | 黑/透明 | 浅绿 | 紫/透明 | 红/透明 | 棕/透明 | 浅棕 | 灰 | 紫 | 黄/透明 | 粉红 | 绿/透明 |
| 环号 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 颜色 | 蓝 | 绿 | 黄 | 白 | 黑 | 红 | 浅蓝 | 黄/绿 | 灰/棕 | 透明 | 棕 | 橙 |
非标定制可选项
以下特殊需求可定制。相应地，交货期将延长3至15天，成本将增加30%至50%。我们的大部分基础部件为标准模块化设计，可节省成本和交货时间。
- 转子和定子的出线方式及线缆长度可定制
- 由于结构限制，转子和定子的长度/高度/外径可定制
- 支持多达200环的电流或信号传输
- 可选航空插头、端子和热缩管
- 适用于所有品牌伺服控制信号、电源线和编码器线的混合滑环
- 可整合温度控制信号与热电偶信号
- 可定制特殊环境使用的产品，如防震、高温等
- 可混合气动/液压与电气滑环
- 可承受高达500度高温
- 可承受高达110KV高压
- 转速可达20000转/分钟
- 最大电流可达5000A
- 军工级标准
- 可选防水和水下模式
- 可选IP68防护等级
- 可选C5防腐等级
- 可选不锈钢外壳
如有特殊需求，请联系客服
